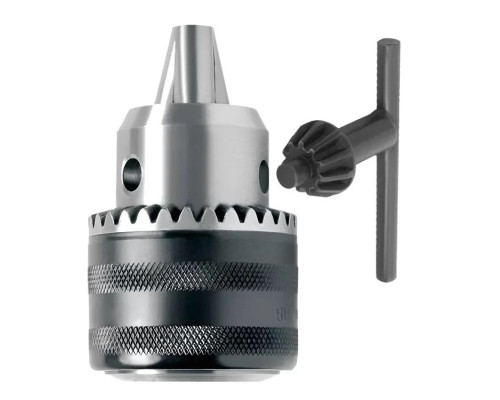

Патрон с ключом В 18

Сверлильный патрон является элементом оснастки сверлильных, фрезерных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла разного диаметра, а также развертки, зенкеры, фрезы, метчики и другой инструмент.

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

корпус;

гайка с обоймой;

винтовой хвостовик с левой резьбой;

шарикоподшипник между гайкой и хвостовиком;

кулачки.

В обойме профрезеровано три паза с кулачками (зажимами), также три Г-образных паза имеются и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Зажим происходит с помощью ключа, который фиксируется конечной частью в корпусе патрона, а венец ключа входит в зубчатое сцепление с обоймой и при вращении хвостовой части винт совершает осевые движения, предоставляя зажимам патрона радиально-осевое перемещение. Кулачки производят скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.
